iPhone 4 拆解用SOP

DSC_0513

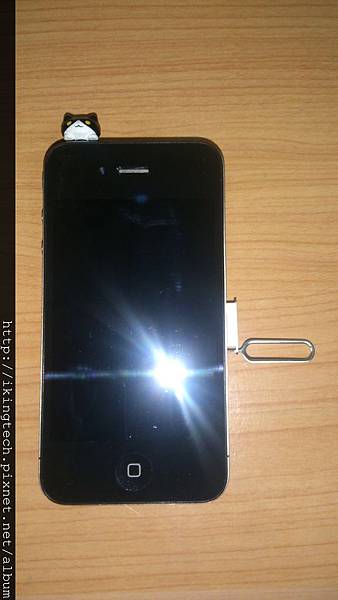

Step 1. 關機後拆下SIM卡 卡槽 (放入1號格)

 DSC_0506

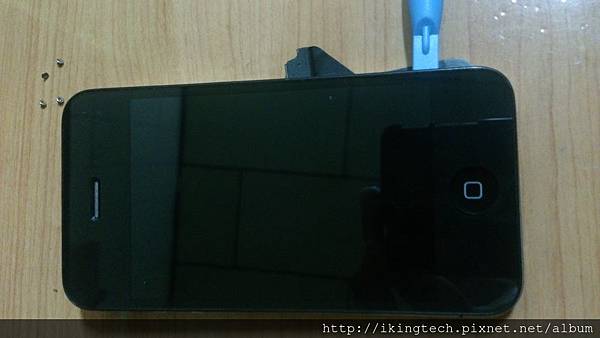

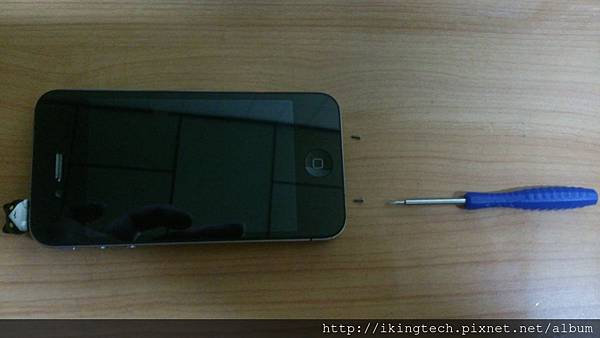

Step 2. 轉出充電孔旁兩顆螺絲 (放入2號格)


DSC_0512

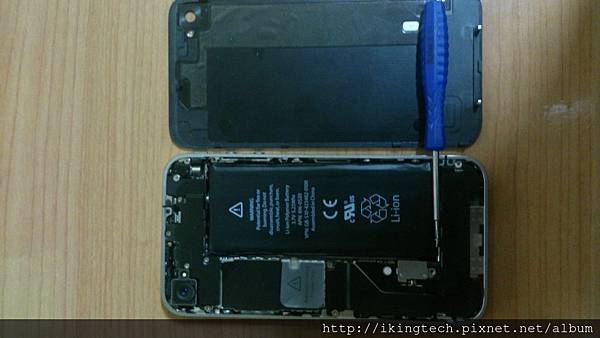

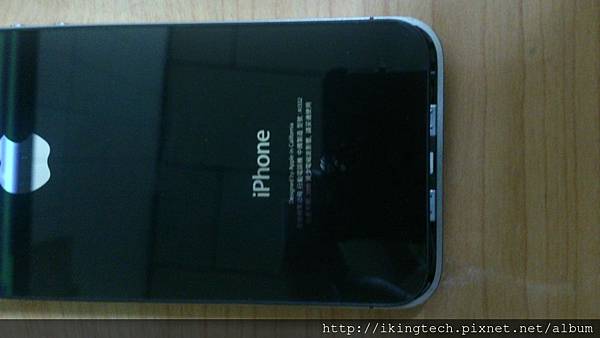

Step 3. 推出背蓋 向上拿起

DSC_0515

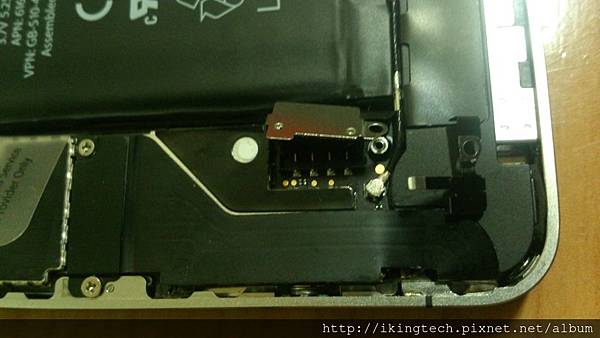

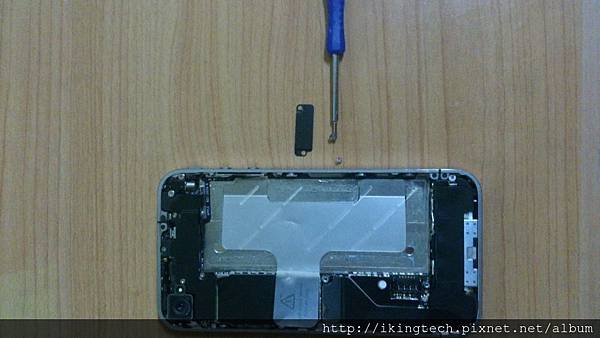

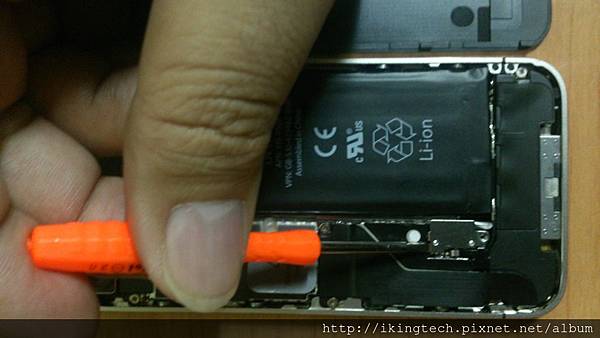

Step 4. 拆下電池接頭上的一顆螺絲與彈片(放入3號格)
彈片要記得取下收好

  DSC_0518 DSC_0519  DSC_0527

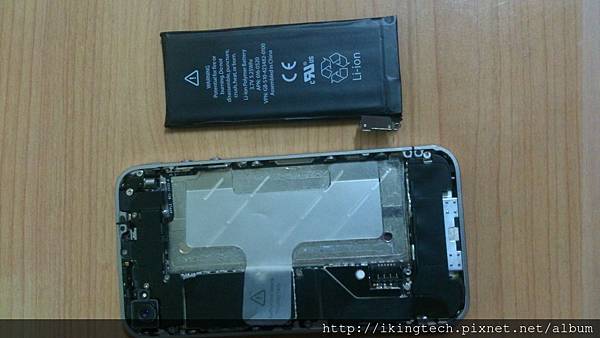

Step 5. 拆下電池 *確保電源斷開以免傷到元件
DSC_0531

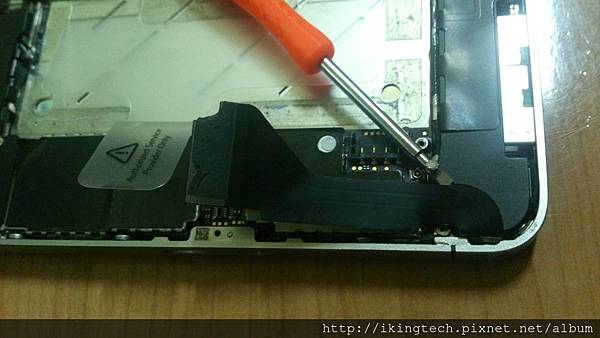

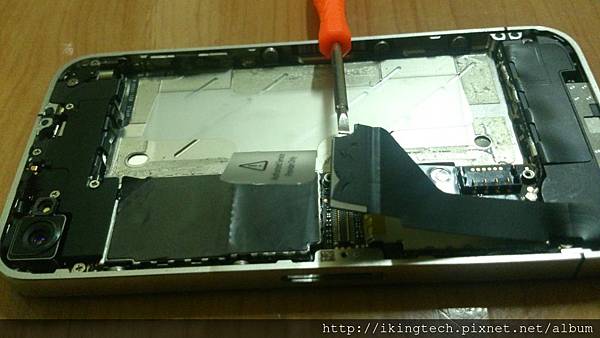

Step 5. 拆下手機充電埠排線EMI遮罩.兩顆螺絲(放入4號格)
DSC_0535
Step 6. 拆下手機充電埠排線
DSC_0538

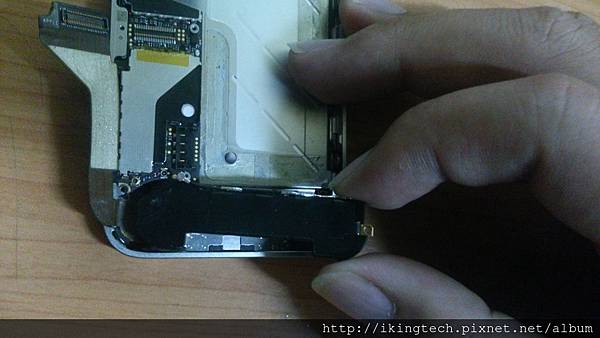

Step 6. 拆下手機下方揚聲器
a.先拆除揚聲器連接線

DSC_0541
b.拆下兩顆固定螺絲(放入5號格)
DSC_0545   DSC_0542

c.挑起揚聲器

DSC_0547
d.用手逆時針轉出揚聲器
DSC_0548

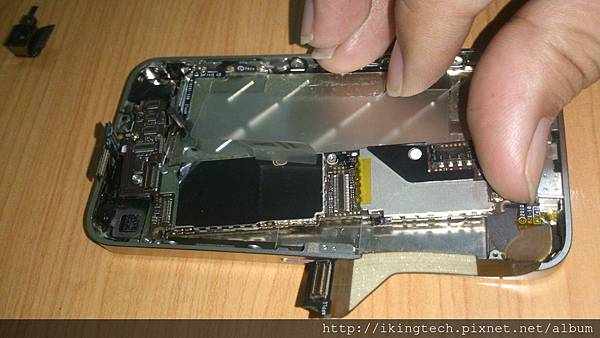

Step 6. 拆下主機板上方連接埠EMI遮罩
a.拆下五顆固定螺絲(放入6號格)
DSC_0558

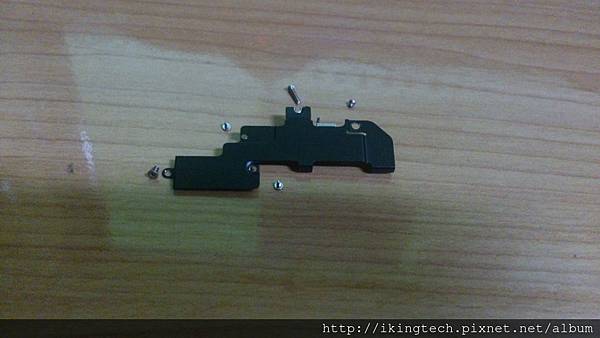

b.拆下EMI遮罩
DSC_0559

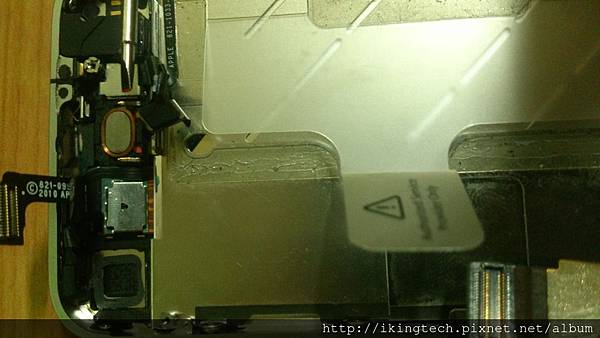

Step7. 移除振動器
a. 移除振動器兩顆固定螺絲(放入7號格)

DSC_0562
b. 取下震動器
DSC_0563

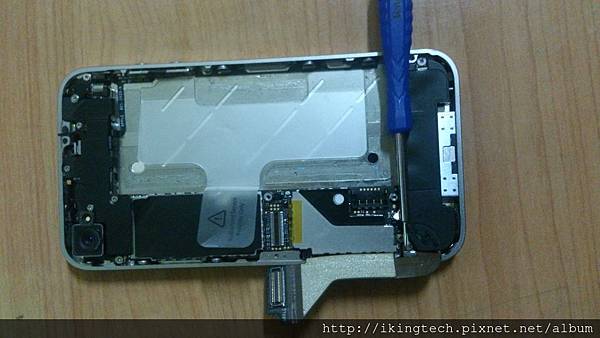

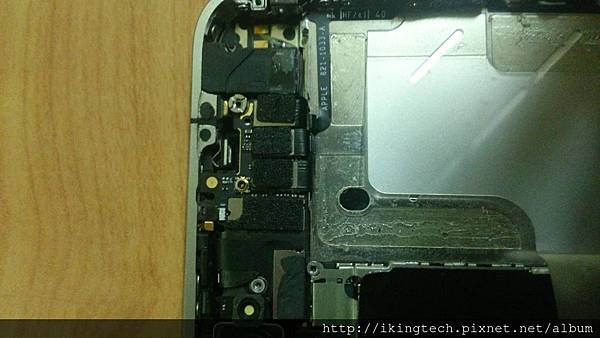

Step8. 移除主機板上連接埠排線與背面相機
a. 移除中央三處排線

DSC_0564
b. 移除兩處螢幕連接線
DSC_0567

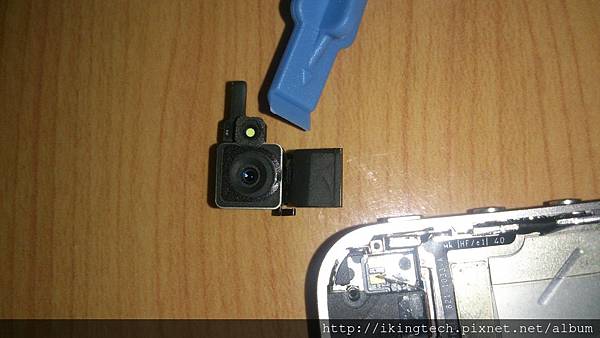

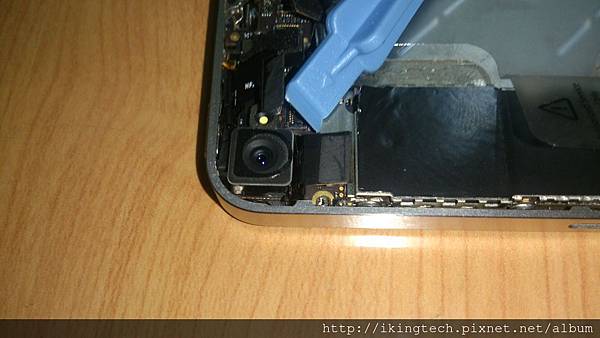

c. 移除相機排線拆下相機
DSC_0570 DSC_0571

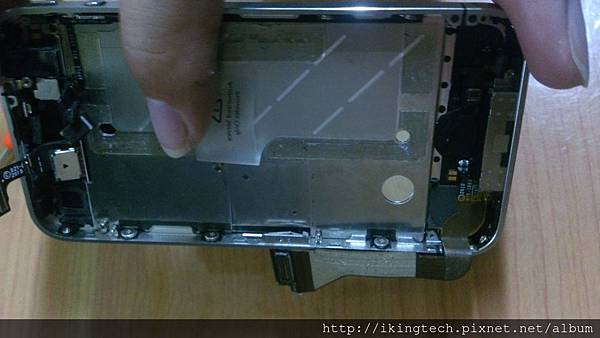

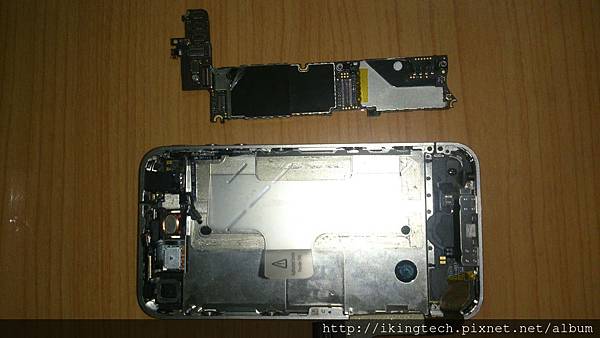

Step 9. 移除主機板

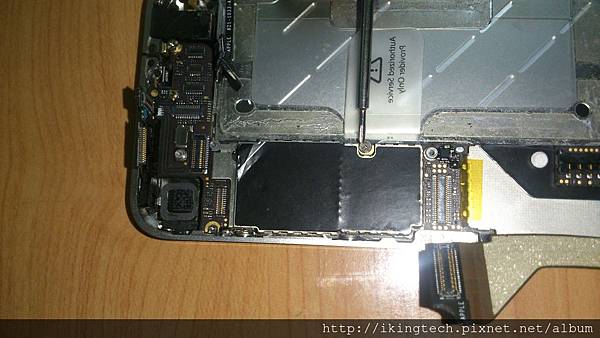

a. 移除主機板上最後一顆固定螺絲(放入8號格)

DSC_0573

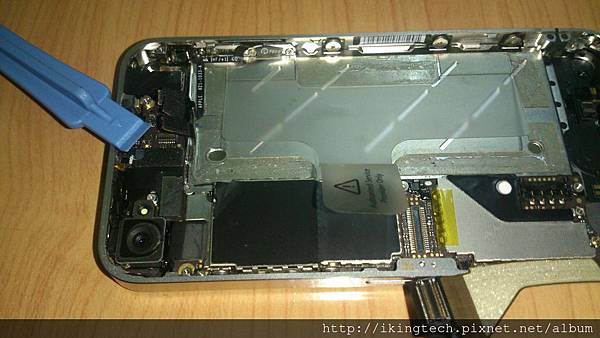

b. 由下方撬起主機板

 DSC_0574
c. 逆時針轉起主機板
DSC_0575  DSC_0576

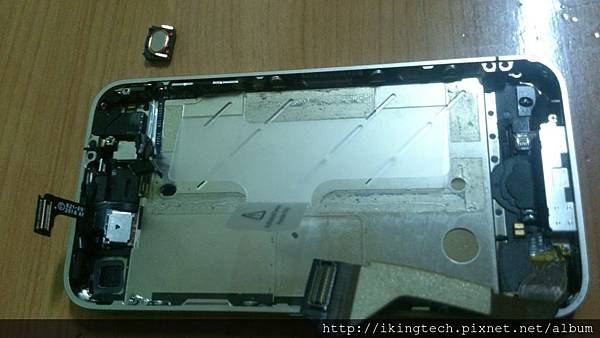

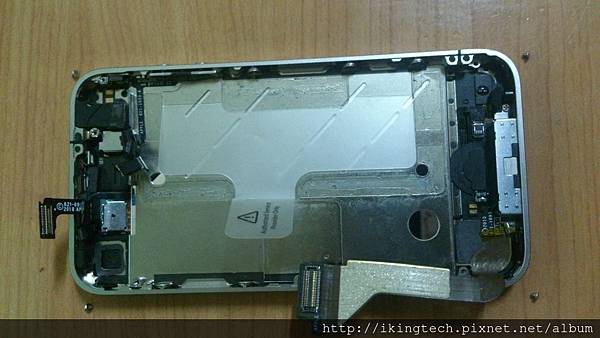

Step 10. 拆除螢幕面板
a. 移除聽筒

DSC_0579  DSC_0582

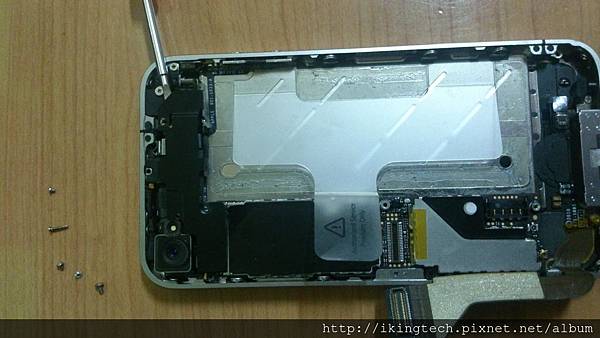

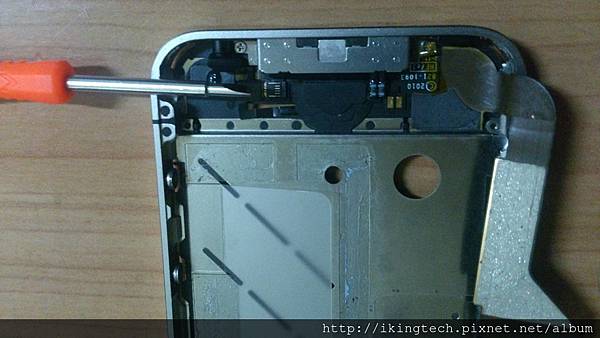

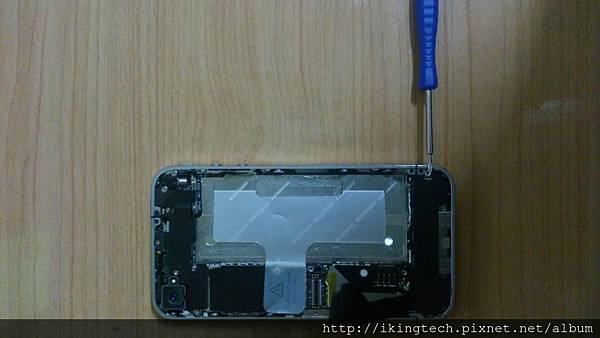

b. 拆下螢幕四個角落的四顆固定螺絲(放入9號格)
 DSC_0587

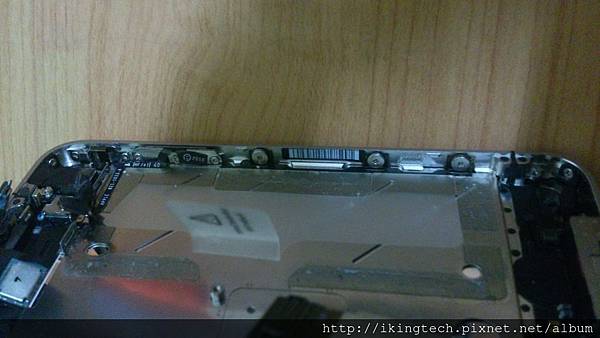

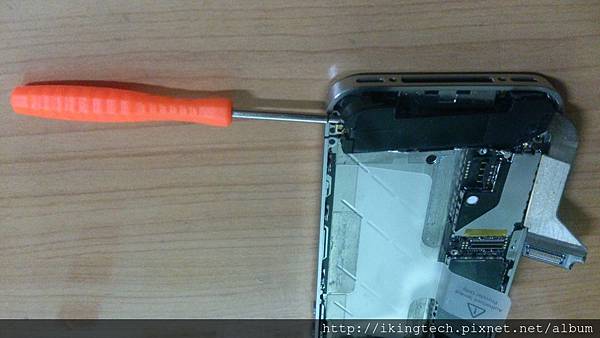

c. 鬆開兩側共六顆固定螺絲(不用拆下)

DSC_0583 DSC_0586

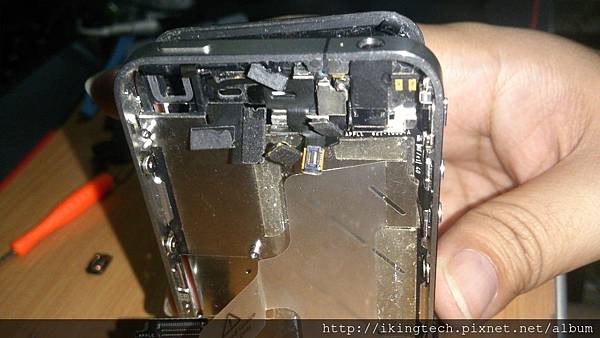

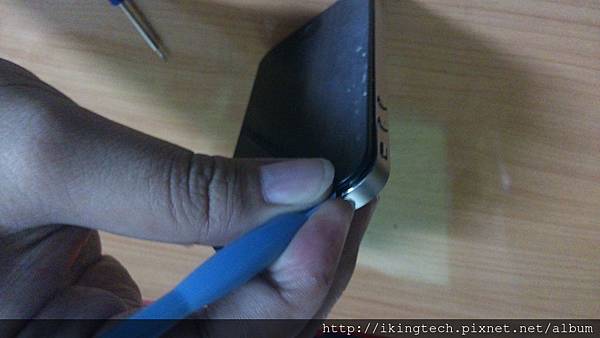

d. 小心的撬開螢幕與鋁合金天線邊框
(HOME鍵及聽筒附近面板有背膠固定)
DSC_0589 DSC_0591 DSC_0592

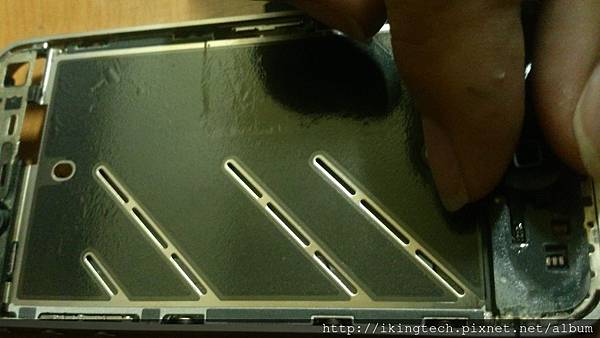

(慢慢向上提起)

DSC_0593

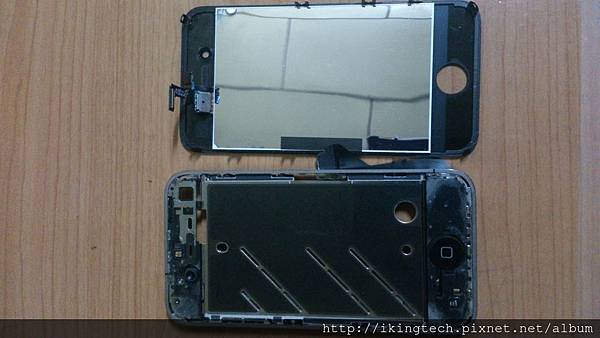

(拆卸完成)

DSC_0594

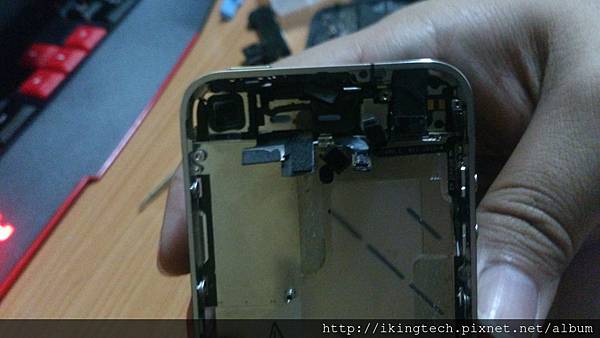

Step 11. 拆除HOME鍵
a.移除HOME鍵排線

DSC_0596
b. 挑起HOME鍵 用手拿起
DSC_0598
拆開完成!!!

DSC_0578
